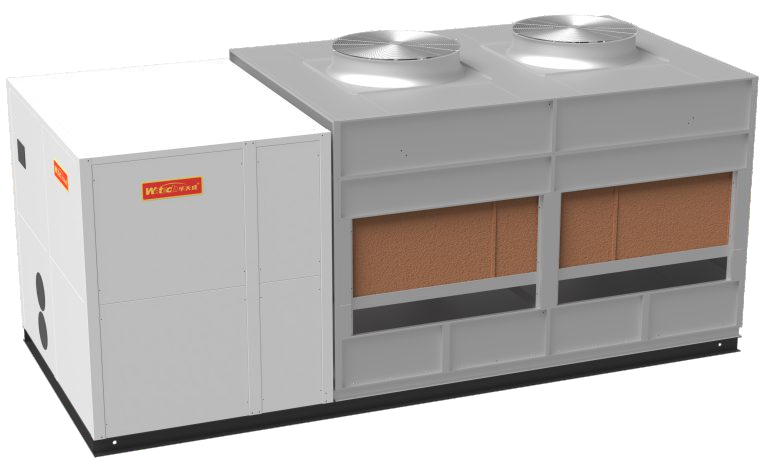

Unidade Chiller Integrada de Resfriamento Evaporativo com Separador de Levitação Magnética e Inversor Sem Óleo

Visão Geral do Produto

No mundo de hoje, com recursos energéticos cada vez mais escassos, a Wotech permanece comprometida em atender continuamente às necessidades dos clientes. Guiados por uma missão ambiental global e uma visão de futuro para aprimorar a eficiência energética, lançamos com sucesso uma nova geração de chillers de levitação magnética com condensação evaporativa integrada altamente confiáveis. Essa conquista se baseia nos mais recentes avanços tecnológicos no campo da refrigeração e ar condicionado. Este produto integra inúmeras conquistas tecnológicas da Wotech: tecnologia de condensação evaporativa de alta eficiência, tecnologia de levitação magnética de alta eficiência, tecnologia de aprimoramento de eficiência e fornecimento de óleo com pressão diferencial auto-adaptável, tecnologia de recuperação de calor do chiller evaporativo, tecnologia de separação de óleo multiestágio de alta eficiência e muito mais. Ele representa a culminação perfeita dos 20 anos de experiência tecnológica da Wotech.

O Chiller de Levitação Magnética com Condensação Evaporativa Integrada da Wotech é um chiller de levitação magnética de alta eficiência com módulos de fonte de resfriamento e energia de água gelada embutidos. Ele integra chillers tradicionais refrigerados a água, torres de resfriamento, bombas de água de resfriamento, bombas de água gelada e dispositivos de reposição de água com pressão constante. Os clientes precisam apenas conectar tubos de água gelada e fonte de alimentação para uma operação eficiente. Como um sistema de sala montado em estrutura, ele pode substituir diretamente as salas de ar condicionado convencionais e serve como um novo tipo de sistema de água gelada para instalação externa. Este produto é amplamente aplicável para projetos de ar condicionado central em metrôs, hotéis, escolas, shoppings, hospitais e outros locais. Ele também pode ser usado para resfriamento de processos em setores de produção industrial, como farmacêutica, eletrônica e instrumentos de precisão. Com a implementação de políticas nacionais de conservação de energia e redução de emissões, os chillers de levitação magnética com condensação evaporativa integrada da Wotech ganharão cada vez mais favor.

Características do Produto

Altamente eficiente em termos de energia

Compressor de Parafuso de Alta Eficiência Dedicado ao Resfriamento Evaporativo Inundado: Apresenta o design de perfil de parafuso mais avançado, alta

Técnicas de usinagem de precisão alcançam uma eficiência volumétrica de até 95%; Utiliza motores resistentes a flúor de alta eficiência de renome internacional, vários

Opera com eficiência máxima em todas as condições de operação.

Evaporador Inundado de Alta Eficiência: Utilizando a tecnologia de evaporação inundada, oferece maior eficiência térmica em comparação com os evaporadores secos tradicionais.

Aumente em mais de três vezes, e a eficiência energética de resfriamento da unidade pode ser melhorada em 14%.

Condensador Evaporativo de Alta Eficiência:

☆ O calor de condensação do refrigerante é descarregado diretamente no ar e na água externos, eliminando a necessidade de um estágio intermediário de troca de calor no sistema de água de resfriamento. Isso reduz a temperatura de condensação da unidade em aproximadamente 4°C em comparação com as unidades tradicionais refrigeradas a água, aumentando a eficiência de refrigeração em 12%. Ele também elimina a necessidade de bombas de água de resfriamento, reduzindo significativamente o consumo de energia.

☆ O sistema de pulverização de água recirculante emprega bicos tipo cesto de alta vazão e resistentes a entupimentos para garantir uma distribuição de água contínua e uniforme. Isso facilita a troca de calor completa entre água, ar e refrigerante, garantindo o desempenho ideal de transferência de calor do condensador.

☆ Utilizando a tecnologia de troca de calor de contrafluxo ar-ar combinada com embalagem de PVC para resfriamento, alcançando uma condensação de refrigerante altamente eficiente.

Fonte de Resfriamento Autônoma: O compressor está totalmente interligado com o ventilador do condensador e a bomba de água. Durante a operação com carga parcial, o ventilador do condensador e a bomba de água descarregam ou desligam automaticamente. Isso elimina efetivamente a desvantagem em que a bomba de água de resfriamento e a torre de resfriamento continuam a operar com carga total após o descarregamento e parada do compressor em sistemas refrigerados a água, aprimorando significativamente a eficiência operacional do sistema de ar condicionado.

Controle de Energia Contínuo: A unidade emprega controle de lógica difusa para monitorar a carga de refrigeração em tempo real com base nas flutuações da temperatura da água gelada, permitindo o ajuste contínuo da capacidade do compressor para acomodar as mudanças dinâmicas da carga. Isso atinge alta eficiência com carga parcial, com precisão de controle da temperatura da água atingindo ±0,5°C.

Qualidade Excepcional

Compressor de Alta Confiabilidade: O compressor de parafuso apresenta menos peças móveis. Sua marca de renome internacional incorpora um motor resistente a flúor de alta eficiência com um módulo de proteção eletrônica PTC integrado. Equipado com rolamentos de rolos SKF suecos para o eixo principal, possui uma vida útil de até 100.000 horas. Até o momento, dezenas de milhares desses compressores estão operando em todo o mundo.

Cada unidade passa por rigorosos testes de estanqueidade e vácuo para garantir que não existam pontos de vazamento em toda a máquina ou seus componentes. Testes rigorosos de desempenho, resistência à corrosão e durabilidade garantem que cada unidade seja um produto altamente confiável.

A estrutura do condensador evaporativo e as placas da carcaça utilizam chapas de alumínio-zinco galvanizado premium ou placas de aço inoxidável, que estão entre os materiais mais resistentes à corrosão disponíveis hoje. Sua vida útil é de 3 a 6 vezes maior do que a das chapas galvanizadas comuns, oferecendo vantagens como alta resistência térmica, excelente tolerância ao calor e uma aparência esteticamente agradável. Após a soldagem, o trocador de calor passa por galvanização por imersão a quente abrangente para aumentar sua resistência à corrosão.

O sistema de água de resfriamento da unidade é equipado com um descalcificador eletrônico para remover o calcário da água de resfriamento de circuito aberto, eliminar algas e aumentar a eficiência operacional e a confiabilidade.

Sistema de Tratamento de Óleo Confiável: O compressor incorpora um separador de óleo de alta eficiência patenteado, enquanto uma unidade externa combina tecnologias mecânicas e de adsorção para remoção secundária de óleo. Além disso, é empregada uma tecnologia exclusiva de concentração do evaporador e retorno de óleo por ejetor. Isso aumenta a eficiência da troca de calor, garantindo a confiabilidade da unidade.

Tecnologia de Aprimoramento de Eficiência e Fornecimento de Óleo com Pressão Diferencial Auto-Adaptável (Opcional) ☆ Durante a refrigeração em baixa temperatura no inverno, ajusta automaticamente a abertura da válvula estabilizadora de pressão de descarga do compressor para manter a pressão de descarga no limite mínimo necessário. Isso aumenta a eficiência operacional da unidade, garantindo a pressão diferencial de fornecimento de óleo necessária.

Fácil Instalação

Apresentando um design estrutural integrado, o compressor, evaporador, condensador evaporativo, módulo hidráulico de água gelada (incluindo bomba de água gelada, filtro de água e válvula de reposição de água) e sistema de tratamento de água estão alojados em uma estrutura modular. Essa estrutura compacta minimiza a área ocupada, exigindo que os clientes conectem apenas tubos de água gelada e fonte de alimentação para uma operação eficiente. A unidade emprega um design modular, dividindo os componentes grandes em peças menores para facilitar o transporte e a elevação no local. Ele permite a operação de unidade única ou a operação em rede de até três unidades modulares de compressor único de qualquer tamanho.

Operação Silenciosa

O compressor de parafuso semi-hermético apresenta uma estrutura de carcaça de parede dupla com almofadas de amortecimento de vibração como equipamento padrão na base, garantindo uma operação suave e confiável com baixos níveis de ruído. O condensador emprega um ventilador axial de liga de alumínio projetado especificamente para resfriamento evaporativo, apresentando pás curvadas para a frente e um duto de entrada aerodinâmico. Essa configuração oferece baixa resistência ao ar, alto fluxo de ar, baixo ruído e alta eficiência.

Controle Inteligente

1. Controle Inteligente

☆ A unidade emprega um controlador de microcomputador avançado, oferecendo controle preciso, funcionalidade abrangente e alta automação.

☆Oferece várias configurações de modo de operação para atender às diversas necessidades do usuário;

☆ Vários controles de proteção automática garantem a segurança operacional da unidade;

☆ A tela sensível ao toque de 10 polegadas fornece monitoramento abrangente dos parâmetros operacionais da unidade. A interface amigável garante uma operação intuitiva, permitindo a verdadeira funcionalidade de ligar/desligar com um toque.

2. Sistema de Controle de Grupo Multi-Unidade (Opcional)

☆Os sistemas de controle de grupo multi-unidade calculam automaticamente as cargas em tempo real para os sistemas de ar condicionado. Simultaneamente, com base nos modelos de acoplamento de desempenho e cálculo de eficiência energética para cada dispositivo, eles selecionam automaticamente os planos operacionais e estratégias de controle ideais. Isso gerencia de forma inteligente o compressor, a bomba de água gelada e a circulação do condensador evaporativo. Ele aprimora efetivamente a eficiência operacional em tempo real do sistema de ar condicionado em condições de carga variável, melhora a estabilidade e precisão do controle da temperatura da água, aumenta a eficiência energética geral do sistema e reduz o consumo e os custos de energia operacional.

☆Suporta controle de grupo de rede para até 8 unidades de resfriamento evaporativo do mesmo modelo equipadas com módulos de resfriamento a água autônomos;

☆Suporta controle de grupo de rede para até 8 unidades de resfriamento evaporativo de qualquer modelo e suas respectivas válvulas elétricas de água gelada (opcional), juntamente com módulos de pressão de água externos.

Vantagens Tecnológicas

Comparação Econômica

Análise do Projeto de Aplicação:

A área do edifício para ar condicionado em um determinado projeto é de 7.500 m². O índice de carga de resfriamento é de 150 W/m². A carga de resfriamento de projeto é de 1.125 kW. O período de operação de resfriamento é de 180 dias, com 10 horas de operação por dia. A eficiência da unidade é de 0,75. As tarifas de eletricidade industrial são calculadas em 1,0 $/kWh.
