Nome da marca: | Wotech |
Número do modelo: | WBC-60.0C-A-S |

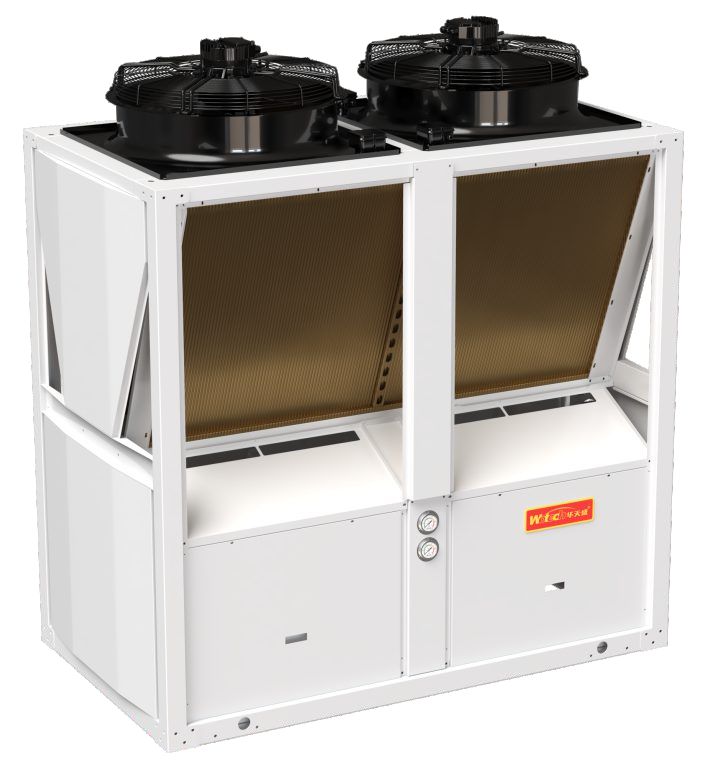

Chiller Industrial Arrefecido a Ar de Alta Qualidade – Solução de Refrigeração Eficiente em Energia e Confiável
OPERAÇÃO EFICIENTE-ECONOMIA DE ENERGIA CONFIÁVEL
Alta Eficiência e Economia de Energia
Com mais de 20 anos de desenvolvimento, a Wotech estabeleceu-se como uma marca reconhecida por soluções de alta qualidade, eficientes e confiáveis. Nossas unidades de chiller industrial continuam esta orgulhosa tradição, conquistando a Certificação Nacional de Economia de Energia e proporcionando excelente eficiência energética e economia de energia.
A confiabilidade é uma garantia essencial para a produção industrial e agrícola.
A confiabilidade das unidades de chiller industrial afeta diretamente a operação estável dos usuários industriais e agrícolas.
Unidades instáveis que exigem desligamento e reparo podem levar a perdas econômicas significativas na produção, superando em muito os custos de manutenção das próprias unidades. A alta confiabilidade das unidades de chiller industrial Wotech tem sido amplamente reconhecida pelos usuários.
Investimento total em equipamentos = Custo inicial do equipamento + Custo operacional + Custo de manutenção
Os produtos Wotech são altamente eficientes, economizam energia e oferecem operação estável e confiável, reduzindo significativamente suas despesas operacionais e de manutenção, e proporcionando tranquilidade duradoura.
Aplicação
Com uma faixa de capacidade de refrigeração de 1HP a 60HP, o chiller arrefecido a ar é amplamente aplicado em vários setores, como plásticos e borracha, galvanoplastia, anodização, perfis de alumínio, aquicultura, agricultura e engenharia química.
Compressor de Alta Eficiência
Compressor de scroll de alta eficiência. O compressor de scroll é um dispositivo de compressão volumétrica avançado
Características estruturais
Estrutura Compacta e Simples:Composto principalmente por um scroll orbital e um scroll fixo, o design apresenta um número mínimo de componentes, resultando em um tamanho compacto e construção leve, tornando-o fácil de instalar e manter.
Design de Câmara de Multi-Compressão:O encaixe dos scrolls orbitais e fixos forma múltiplas câmaras de compressão fechadas em forma de crescente, permitindo a admissão contínua, compressão e descarga de gás refrigerante.
Condensador de Alta Eficiência
Design de Estrutura Pin-Fin:Apresenta uma estrutura de troca de calor do tipo pino que cria um filme líquido fino e baixa resistência térmica, aumentando significativamente o desempenho da transferência de calor.
Dispositivo de Equalização de Refrigerante:Garante a distribuição uniforme do refrigerante sem zonas mortas, otimizando toda a superfície de troca de calor. Tubo AvançadoTecnologia de Arranjo:Incorpora um layout de tubulação de última geração, maximizando a eficiência da transferência de calor. Design de Sub-resfriamento Multi-Estágio: Equipado com uma seção de sub-resfriamento de vários níveis, melhorando muito a eficiência energética geral da unidade e o desempenho do sistema.
Evaporador de Alta Eficiência
Distribuição Otimizada de Refrigerante:Projetado para garantir a distribuição uniforme do refrigerante em toda a superfície do trocador de calor para um desempenho consistente.
Especializado Tubos de Troca de Calor de Filme Descendente:Utiliza tubos de filme descendente dedicados para aumentar o coeficiente de transferência de calor e reduzir a carga de refrigerante.
Simulação CFD Avançada:Emprega a análise de Dinâmica de Fluidos Computacional (CFD) para identificar o layout de design mais eficiente e garantir o desempenho ideal de troca de calor
Distribuidor de Líquido de Dois Estágios:Garante a distribuição uniforme do líquido, enquanto um defletor de sucção na saída impede efetivamente o transporte de líquido para o compressor.
Não Uniforme Tecnologia de Zoneamento do Feixe de Tubos:Implementa o arranjo de tubos seccionais não uniforme para manter a transferência de calor estável e eficiente em condições variáveis
Porta de Retorno de Óleo Independente:Inclui um caminho de retorno de óleo dedicado para garantir o retorno confiável do óleo em todas as condições de carga.
Especificações
Nº do modelo | WBC-60.0C-A-S | WBC-90.0C-A-S | WBC-180.0C-A-S | WBC-420.0C-A-S | WBC-630.0C-A-S | WBC-860.0C-A-S | ||
Descrição | USRT | 20P | 30P | 60P | 120RT | 180RT | 240RT | |
Condição de resfriamento Temperatura da água de resfriamento: W30-35°C Temperatura da água gelada: W17~12°C |
Capacidade de resfriamento(Lado do usuário) | KW | 58.5 | 88.3 | 175.6 | 419.0 | 626.0 | 842.0 |
Potência de entrada | KW | 17.0 | 25.1 | 49.5 | 109.7 | 158.1 | 209.5 | |
Corrente | A | 30.3 | 44.9 | 88.5 | 196.2 | 282.8 | 374.7 | |
EER | W/W | 3.45 | 3.52 | 3.55 | 3.82 | 3.96 | 4.02 | |
Potência máxima de entrada | KW | 20.3 | 30.1 | 59.4 | 131.6 | 189.7 | 251.3 | |
Corrente máxima de entrada | A | 36.4 | 53.9 | 106.2 | 235.5 | 339.4 | 449.6 | |
Fonte de alimentação | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
Compressor | Tipo | Scroll | Scroll | Scroll | Parafuso | Parafuso | Parafuso | |
Refrigerante | R410A | R410A | R410A | R134a | R134a | R134a | ||
Quantidade | Conjunto | 1 | 1 | 2 | 1 | 1 | 1 | |
Forma de partida | Liga/desliga | Liga/desliga | Liga/desliga | Liga/desliga | Liga/desliga | Liga/desliga | ||
Faixa de ajuste de energia | 100% | 100% | 100% | 100% | 100% | 100% | ||
Evaporador | Tipo | Trocador de calor tubo-em-casco de alta eficiência | ||||||
Fluxo de água no lado da água gelada | m³/h | 10.1 | 15.2 | 30.2 | 72.1 | 107.7 | 144.8 | |
Resistência à água no lado da água gelada | Kpa | 30 | 30 | 50 | 60 | 60 | 60 | |
Interface do lado da água gelada | polegada | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Faixa de temperatura da solução de congelamento | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
Condensador | Tipo | Trocador de calor de aletas de alta eficiência | ||||||
Fluxo de água no lado da água gelada | m³/h | 1 | 1 | 2 | 4 | 6 | 8 | |
Resistência à água no lado da água gelada | Kpa | 23500 | 23500 | 23500*2 | 23500*4 | 23500*6 | 23500*8 | |
Interface do lado da água gelada | polegada | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
Faixa de temperatura da solução de congelamento | °C | 68 | 68 | 70 | 72 | 72 | 75 | |
Volume do tanque de água | L | / | / | / | / | / | / | |
Dimensão da unidade | C / L / A | mm | 1500/1260/2450 | 1500/1260/2450 | 2670/1260/2450 | 2670/2400/2450 | 4000/2400/2450 | 5340/2400/2450 |
Peso da unidade | kg | 680 | 785 | 1220 | 2450 | 3650 | 4860 | |
Peso operacional | kg | 782 | 903 | 1403 | 2818 | 4198 | 5589 |
